Като доставчик на трифазни сухи трансформатори разбирам нарастващата загриженост относно емисиите на магнитно поле и тяхното потенциално въздействие върху околната среда и човешкото здраве. В този блог ще се задълбоча в темата как да намаля емисиите на магнитно поле от трифазен сух трансформатор, споделяйки някои ефективни стратегии и решения.
Разбиране на емисиите на магнитно поле от трифазни сухи трансформатори
Трифазните сухи трансформатори са неразделна част от много електрически системи. Те работят на принципа на електромагнитната индукция, която неизбежно генерира магнитни полета. Тези магнитни полета могат да се простират отвъд самия трансформатор и могат потенциално да попречат на близкото електронно оборудване или да предизвикат опасения за здравето, в зависимост от тяхната сила и близостта до чувствителни зони.
Магнитното поле около трансформатор се определя основно от тока, протичащ през неговите намотки, и геометрията на трансформатора. Силата на магнитното поле е право пропорционална на тока на натоварване и може да варира значително в зависимост от условията на работа на трансформатора.
Стратегии за намаляване на емисиите на магнитно поле
1. Оптимизирайте дизайна на трансформатора
Добре проектираният трансформатор може значително да намали емисиите на магнитно поле. Един от ключовите аспекти на дизайна е изборът на основни материали. Могат да се използват висококачествени ламинирани стоманени сърцевини с ниски магнитни загуби. Тези ядра могат ефективно да канализират магнитния поток, намалявайки изтичането на магнитни полета в околната среда.
Освен това разположението на намотките играе решаваща роля. Чрез внимателно проектиране на конфигурацията на намотките, като например използване на компактно и симетрично оформление, магнитните полета, генерирани от отделните фази, могат да бъдат по-добре балансирани. Това помага да се премахнат някои от външните магнитни полета, което води до по-ниско общо излъчване на магнитно поле. Например, дизайнът на спирална намотка може да намали магнитното свързване между намотките, като по този начин минимизира изтичането на магнитно поле.
Друго съображение при проектирането е използването на екраниращи материали. Добавянето на магнитно екраниране около трансформатора може да помогне за ограничаване на магнитните полета в корпуса на трансформатора. Материали като мю - метал или ламинирани стоманени листове могат да се използват като екранировка. Mu - металът, с високата си магнитна пропускливост, може да привлича и пренасочва магнитния поток, предотвратявайки разпространението му в околните области.
2. Правилна инсталация
Инсталирането на трансформатора също има значително влияние върху емисиите на магнитно поле. От решаващо значение е да се гарантира, че трансформаторът е инсталиран в добре проветриво и просторно помещение. Достатъчно разстояние около трансформатора позволява по-добро разсейване на магнитните полета. В същото време подравняването на трансформатора трябва да бъде точно. Неправилно настроените трансформатори могат да причинят неравномерно разпределение на магнитния поток, което води до увеличени емисии на магнитно поле.
Когато инсталирате няколко трансформатора, разстоянието между тях трябва да бъде внимателно определено. Ако трансформаторите са поставени твърде близо един до друг, техните магнитни полета могат да взаимодействат и да се усилват взаимно. Чрез поддържане на подходящо разстояние смущенията на магнитното поле могат да бъдат сведени до минимум.
3. Управление на натоварването
Управлението на товара е ефективен начин за контролиране на емисиите на магнитно поле. Силата на магнитното поле на трансформатора е пряко свързана с тока на натоварване. Чрез наблюдение и контрол на натоварването на трансформатора можем да намалим емисиите на магнитно поле. Например, избягването на претоварване на трансформатора може да предотврати прекомерното генериране на магнитно поле.
Внедряването на система за балансиране на товара също може да помогне. В трифазна система неравномерното натоварване на фазите може да причини дисбаланс в магнитните полета. Устройство за балансиране на товара може да разпредели товара равномерно между трите фази, осигурявайки по-стабилно и по-ниско излъчване на магнитно поле.
4. Поддръжка
Редовната поддръжка на трансформатора е от съществено значение за намаляване на емисиите на магнитно поле. С течение на времето изолацията на намотките може да се влоши и сърцевината да се повреди. Тези проблеми могат да доведат до увеличаване на емисиите на магнитно поле.
Проверката на състоянието на намотките и сърцевината по време на поддръжката може да помогне за своевременно откриване и отстраняване на потенциални проблеми. Например, затягането на хлабави връзки в намотките може да намали електрическото съпротивление, което от своя страна може да намали емисиите на ток и магнитно поле.
Нашите продуктови предложения и техните предимства при намаляване на емисиите на магнитно поле

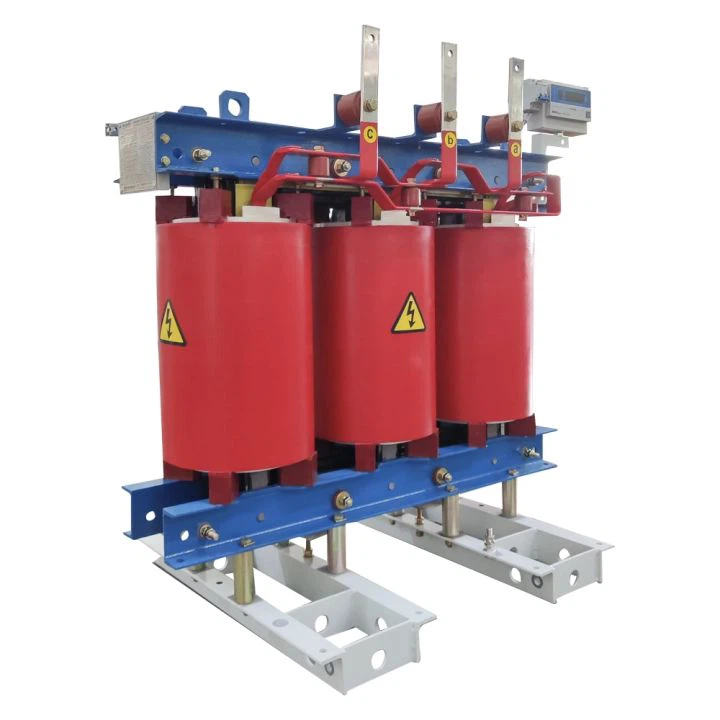

В нашата компания предлагаме гама от висококачествениТрифазен сух трансформатор. Нашите продукти са проектирани с модерна технология за минимизиране на емисиите на магнитно поле.
Една от нашите популярни продуктови серии еСух трансформатор от серия SCB 20kV. Тези трансформатори се отличават с уникален дизайн на сърцевината и разположение на намотките, които ефективно намаляват изтичането на магнитно поле. Висококачествената ламинирана стоманена сърцевина, използвана в серията SCB, осигурява ниски магнитни загуби и по-добър контрол на магнитния поток.
Друг забележителен продукт еСух трансформатор от епоксидна смола от серията SCB. Изолацията от епоксидна смола не само осигурява отлична електрическа изолация, но също така помага за задържане на магнитните полета в тялото на трансформатора. Компактният и симетричен дизайн на намотките допълнително подобрява ефекта на анулиране на магнитното поле, което води до значително по-ниско излъчване на магнитно поле в сравнение с традиционните трансформатори.
Свържете се с нас за покупка и консултация
Ако сте загрижени за емисиите на магнитно поле и търсите надежден трифазен сух трансформатор, нашите продукти са идеалният избор. Имаме екип от професионални инженери, които могат да ви предоставят подробни технически насоки и решения, съобразени с вашите специфични нужди.
Независимо дали участвате в промишлено електроразпределение, търговски сгради или проекти за възобновяема енергия, нашите трансформатори могат да отговорят на вашите изисквания, като същевременно гарантират минимални емисии на магнитно поле. Моля, не се колебайте да се свържете с нас за всякакви запитвания относно закупуване на нашите продукти или обсъждане на вашите специфични нужди от трансформатори. Ние се ангажираме да ви предоставим най-качествените продукти и услуги.
Референции
- „Инженерство на електрически силови трансформатори“ от J. Lewis Blackburn и Thomas J. Domin
- „Transformer Handbook: Design and Application“ от Richard C. Dorf и James W. Bishop
- Изследователски статии за намаляване на магнитното поле в електрически трансформатори от IEEE Transactions on Power Delivery.
